Cara Menghitung Kuda Kuda Baja Ringan Bentang 7 Meter

Kuda kuda merupakan susunan rangka baja ringan (kanal C) yang fungsinya bukan hanya untuk memberikan bentuk pada atap. Melainkan juga sebagai pendukung beban atap termasuk beratnya sendiri.

Karena merupakan penyangga utama pada struktur atap dan fungsinya penting, cara menghitung kuda kuda baja ringan harus dilakukan secara tepat. Termasuk untuk kuda kuda dengan bentang 7 meter yang cukup banyak diterapkan pada rumah.

Penghitungan Kuda Kuda Baja Ringan

Sebelum menghitung kuda kuda, beberapa rumus seperti ketinggian dan kemiringan atap, serta overstek perlu diketahui.

1. Ketinggian Atap

Tinggi dari atap dihitung sebelum menentukan kuda kuda. Nilainya diperoleh melalui rumussebagai berikut.

Ketinggian Atap: ½ x lebar bangunan x tangen kemiringan sudut atap

2. Kemiringan Atap

Setelah tinggi, nilai kemiringan atap diperoleh melalui rumus sebagai berikut.

Kemiringan Atap: ½ x lebar bangunan x cosinus sudut kemiringan

3. Overstek

Overstek dapat diartikan sebagai bagian bangunan yang menggantung tanpa ditopang kolom/ tiang maupun dinding. Untuk menghitungnya dapat menggunakan rumus:

Overstek: Panjang overstek x cosinus sudut kemiringan

Baca juga: Cara Menghitung Kebutuhan Genteng Metal untuk Atap Perisai

Cara Menghitung Kuda Kuda Bentangan 7 m

Sebagai ilustrasi, rumah type 54 berukuran 8×7 m dengan sudut kemiringan 30 derajat. Sedangkan Panjang oversteknya adalah 1m, maka perhitungannya adalah sebagai berikut.

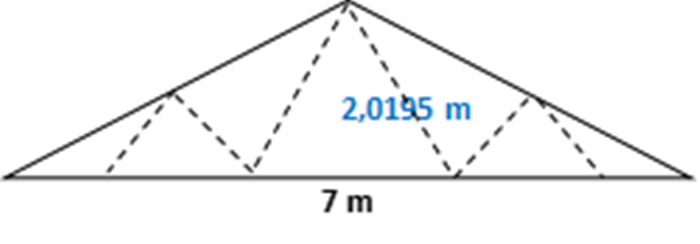

• Langkah pertama yang perlu dilakukan adalah menghitung ketinggian atap dengan cara sebagai berikut.

T (tinggi) = ½ x 7 m x tan 30 = 3,5 m x 0,577 = 2,0195 m

• Selanjutnya, perhitungan kemiringan atap (K) dilakukan dengan cara:

K = ½ x 7 m x cos 30 = 3,5 m x 0,866 = 3,031 m

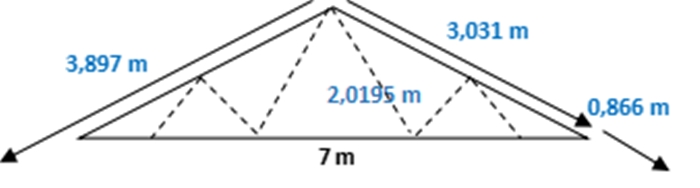

• Kemudian melalui panjang overstek yang diketahui bernilai 1m, maka nilai overstek didapatkan:

O = 1 m x cos 30 = 1 m x 0,866 = 0,866 m

Melalui hasil perhitungan tersebut, maka total panjang dari sisi sayap adalah: kemiringan + overstek = 3,031 m + 0,866 m = 3,897 m

Perhitungan Kuda Kuda yang Akurat

Beradasarkan rumus di atas, memang diperoleh nilai yang diperlukan untuk membuat kuda kuda. Namun, guna mendapatkan akurasi dalam pemasangan baja ringan, diperlukan program terverifikasi seperti MAXIcad, software yang telah direkomendasikan oleh Himpunan Ahli Konstruksi Indonesia (HAKI).

MAXIcad adalah sebuah program khusus yang dirancang untuk KENCANA® dapat menjamin keamanan dan keekonomisan struktur.

Program ini juga mampu menghitung serta merancang rangka atap bangunan dengan tingkat akurasi tinggi. Jadi, risiko kegagalan struktur dan pemasangan dapat diminalisir.***
