Cara Menghitung Kuda Kuda Baja Ringan Bentang 5 Meter

Ilustrasi Cara Menghitung Kuda Kuda Baja Ringan Bentang 5 Meter

Salah satu komponen penting dan harus ada dalam konstruksi atap baja ringan adalah kuda kuda. Kuda kuda baja ringan ini sendiri adalah susunan rangka baja ringan (kanal C). Fungsinya bukan hanya untuk memberikan bentuk pada atap, melainkan juga sebagai pendukung beban atap termasuk beratnya sendiri.

Mengingat komponen ini merupakan penyangga utama pada struktur atap dan fungsinya penting, cara menghitung kuda kuda baja ringan harus dilakukan secara tepat. Termasuk kuda kuda dengan bentang 5 meter yang cukup sering diterapkan pada rumah.

Rumus Kuda Kuda Baja Ringan Bentang 5 Meter

Sebelum menghitung kuda kuda baja ringan, beberapa rumus seperti ketinggian dan kemiringan atap, serta overstek perlu diketahui.

  1. Ketinggian Atap

Tinggi dari atap dihitung sebelum menentukan kuda kuda. Nilainya diperoleh melalui rumussebagai berikut.

Ketinggian Atap: ½ x lebar bangunan x tangen kemiringan sudut atap

  1. Kemiringan Atap

Setelah tinggi, nilai kemiringan atap diperoleh melalui rumus sebagai berikut.

Kemiringan Atap: ½ x lebar bangunan x cosinus sudut kemiringan

  1. Overstek

Overstek merupakan bagian bangunan yang menggantung tanpa ditopang kolom/tiang maupun dinding. Untuk menghitungnya dapat menggunakan rumus:

Overstek: Panjang overstek x cosinus sudut kemiringan

Baca juga: Jurai Terlalu Banyak Bikin Atap Baja Ringan Rawan Bocor?

Cara Menghitung Kuda Kuda Bentang 5 meter

Sebagai ilustrasi, rumah berukuran 7×5 m memiliki sudut kemiringan 30 derajat dan panjang oversteknya adalah 1m. Maka perhitungannya adalah sebagai berikut.

  • Langkah pertama yang perlu dilakukan adalah menghitung ketinggian atap dengan cara sebagai berikut.

T (tinggi) = ½ x 5 m x tan 30 = 2,5 m x 0,577 = 1,4425 m

Ketinggian Atap

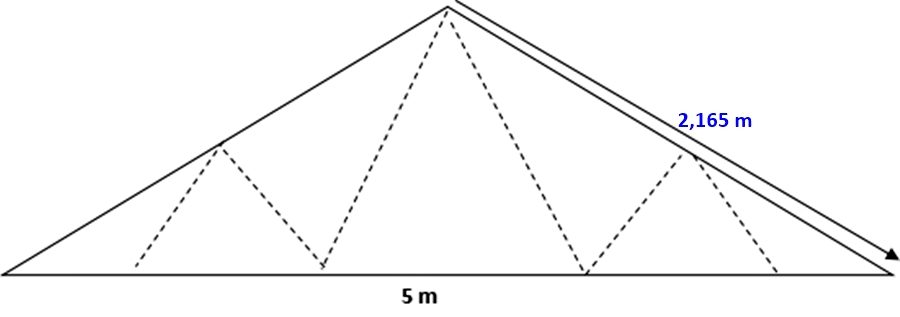

  • Selanjutnya, perhitungan kemiringan atap (K) dilakukan dengan cara:

K = ½ x 5 m x cos 30 = 2,5 m x 0,866 = 2,165 m

Kemiringan Atap

  • Kemudian melalui panjang overstek yang diketahui bernilai 1m, maka nilai overstek didapatkan:

O = 1 m x cos 30 = 1 m x 0,866 = 0,866 m

Overstek

Melalui hasil perhitungan tersebut, maka total panjang dari sisi sayap adalah: kemiringan + overstek = 2,165 m + 0,866 m = 3,031 m

Perhitungan Kuda Kuda yang Akurat

Mengacu pada rumus di atas, memang diperoleh nilai yang diperlukan untuk membuat kuda kuda. Namun, untuk mendapatkan akurasi dalam pemasangan baja ringan, diperlukan program terverifikasi seperti MAXIcad, software yang telah direkomendasikan oleh Himpunan Ahli Konstruksi Indonesia (HAKI).

MAXIcad adalah sebuah program khusus yang dirancang untuk KENCANA® dapat menjamin keamanan dan keekonomisan struktur.

Program ini juga mampu menghitung serta merancang rangka atap bangunan dengan tingkat akurasi tinggi. Sehingga mampu meminimalisir risiko kegagalan struktur dan pemasangan kuda kuda.***
